Машина листорезальная роторная (ротационная) АБЕНАР-С (серво) с цифровым управлением.
Технические данные.
Используется бесшестеренчатая регулировка длины реза - длина реза устанавливается на цифровом пульте с дискретностью 0,1мм. Сервопривод обеспечивает отклонение не более 0,035% (0,35мм). Имеется регулировка косины. В зависимости от максимальной ширины роля машина имеет маркировку АБЕНАР-84С, АБЕНАР-94С, АБЕНАР-120С, АБЕНАР-130С и т.д..
Машина может встраиваться в линию (работа in-line). Машина может комплектоваться дисковыми ножами для резки на заданные форматы (А2, А3, А4 и т.д), в том числе и нацело без подрезки кромок (контроль края полотна).
Возможность резки запечатанного материала по метке.
Минимально возможные размеры получаемых листов 250х140мм (в зависимости от размера роля) и количества установленных дисковых ножей.
Диаметр разрезаемых ролей, мм
|
до 1050 (1600)
|
Максимальная ширина разрезаемых ролей,мм
|
840, 940, 1200, 1300
|
Количество ролей |
1-4 |
Масса 1 м2 разрезаемой бумаги, г
|
(20)40...450(700)
|
Длина отрезаемых листов, мм
|
250...1080
400...1400
|
Минимальная ширина полос при резке дисковыми ножами, мм
|
50
|
Дисковые ножи
|
опционально
|
Отсос подрезаемых боковых кромок встроенной пневмосистемой
|
опционально
|
Отклонение длины листов от заданного размера, мм, не более
|
0,35
|
Максимальная скорость поперечного реза (в зависимости от длины отрезаемых листов), рез/мин
|
250
|
Высота стопы листов в листоприемном устройстве, мм, не менее
|
1000
|
Габаритные размеры, мм
длина
ширина
высота
|
3200 - 6500
1700 - 2200
1800
|
Потребляемая мощность, кВт
|
4 - 6
|
Масса машины, кг
|
1200 - 2800
|
Машина состоит из собственно резального блока (со всторенной рольной зарядкой в однорольном варианте), приемного стола (который пристыковывается к резальному блоку), и модулей рольных зарядок (в 2-4 рольном варианте).
Автоматически поддерживается натяжение полотна, что совместно с регулируемым прижимом полотна позволяет нарезать этикеточную бумагу (наиболее скользкую и трудную в работе).
Машина может резать сразу в заданный формат (режет, если нужно полотно сначала дисковыми ножами продольно на полосы и подрезает боковые кромки, а затем режет поперек роторным ножом).
Программируемый счетчик с релейным выходом позволяет задавать количество нарезанных листов, после достижения которого процесс реза останавливается или выдаётся управляющий сигнал.
Гарантийный период 2 года.
Производство "Промсервис". При необходимости производим адаптацию машин к трбованиям Покупателя.
т. (495) 5143758
т. (916) 6455234
abenar@yandex.ru
! Если видео не проигрывается в браузере - скачайте файл на свой компьютер и просмотрите видеоролик на компьютере.
АБЕНАР-94С с дисковыми ножами для продольно-поперечной резки ролей шириной до 940мм и контролем края полотна . На видео резка роля 840мм нацело на формат А3 (420х297) без подрезки краев (работает система контроля края).
ВИДЕО 1

Резка роля картона на АБЕНАР-94C (Смотреть видео)
АБЕНАР-84С. Резка роля картона диаметром 1500мм (видео3)

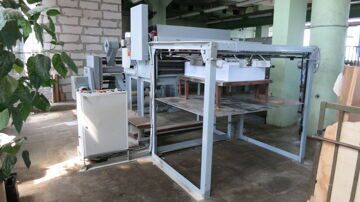

Листорезальная роторная машина АБЕНАР-120С (Видео)

Рольная зарядка на ширину роля до 1400мм

|
